1. Turning head tool for processing, filu di tungstenu per l'equipaggiu d'illuminazione è i diversi cunduttori di calore

2. A fabricazione di l'arbureti avanzati di l'automobile, u batching di cilindru, u casting diversi batching d'acciaio resistente à u calore

3. Hè largamente utilizatu in armi di focu, artiglieria, razzi, satelliti, aerei, navi

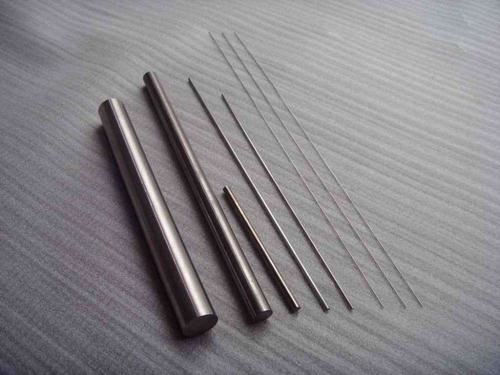

E barre di tungstenu includenu barre di tungstenu, barre d'acciaio di tungstenu, è barre di tungstenu sinterizzate, chì sò principalmente aduprate per forgiare cumpunenti in materiali, cutters è testate, fili di tungstenu per lampadine, punti di cuntattu elettrici è cunduttori termali, barili di filu di tungstenu per alberi è cilindri, è parechji cumpunenti di azzaru resistenti à u calore. Strisce di tungstenu dopate sò aduprate in a produzzione di filamenti o filamenti di tubu, chì guarantisci una resistenza significativa à alta temperatura. U tungstenu puru hè un metallu naturali minatu da a terra. In a so forma originale, u tungstenu puru hè assai fragile.

Metudu di preparazione:

1) Preparazione di polvere di tungstenu drogatu: polvere di tungstenu originale (WO2.9) è suluzione mista di H2SiO3 chì cuntene SIO2: 0.2-0.6% in peso è K2O: 0.2-0.6% in peso H2SiO3 è KOH è Al (NO3) 3 suluzione chì cuntene Al2O3: 0.02-0.1% in peso sò stati posti in l'agitatore secondu u percentualità di pesu di u polu di tungstenu.

2) Trattamentu di riduzzione: u polveru di tungstenu dopatu hè statu postu in una barca à una temperatura di 500 ~ 950 ℃ è in una atmosfera d'idrogenu per u trattamentu di riduzzione per 8 ~ 12 ore. Dopu à rinfriscà, u polveru di tungstenu dopatu hè statu screened per 100 ~ 200 mesh per ottene u polveru di tungstenu dopatu.

3) Pickling: prima, l'acidu clorhidric diluitu cù una cuncentrazione di 3 ~ 6wt% hè stata utilizata per decapisce u polveru di tungstenu dopatu per 30 ~ 60 minuti, dopu u supernatant hè statu eliminatu, seguitu da l'acidu fluoridicu cù una cuncentrazione di 3 ~ 6wt%. U cuntenutu di Si in u polu era ≤250ppm, è u cuntenutu Al ≤30 PPM.

4) Pressing in biancu: a polvera ottenuta da 3 trattamenti hè pressata sottu a pressione di 150 ~ 250MPa per fà una barra di tungstenu dopata in biancu;

5) Pre-sinterizzazione: i strisci pressati sò posti in un piattu di barca è sinterizzati in una atmosfera di l'idrogenu è a temperatura di 1100 ~ 1400 ℃ per 30 ~ 60 minuti;

6) Fusione verticale è sinterizzazione: a lastra pre-sinterizzata hè posta in un furnace verticale. Dopu à 10 à 25 minuti di sinterizzazione cadente sottu a cundizione di l'atmosfera di l'idrogenu è u 70 à u 92% di a forza attuale di a corrente di fusione, a striscia di potassiu-tungstenu non densa hè ottenuta cù u rinfrescante di u fornu.

7) Sinterizzazione indiretta: i bars di tungstenu da u 6u prucessu sò posti in u furnace di freccia intermedia o in u fornu di tungsten bar è sinterizzati per 2 à 6 ore sottu l'atmosfera di l'idrogenu è a temperatura di 2000 ~ 2300 ℃. Dopu chì u furnace hè rinfriscatu, i bars di tungstenu di u materiale di destinazione chì cuntenenu potassiu sò ottenuti.
