Cumu saldare un metallu refrattariu à l'acciaio?

Jun 23, 2020

Cumunu Nb, Mo, W è altri metalli refrattarii anu una scarsa saldabilità è sò faciuli d'ossidati è nitrurati à temperature elevate, risultatu in cracks di saldatura è fragilità di metalli di saldatura è zoni affettati da u calore. Si manifesta principalmente in i seguenti aspetti:

(1) Embrittlement di u metalu di saldatura è a zona affettata da u calore

U ciculu di u calore di saldatura rende Nb, Mo, W è i so alliati solu solu solu per riscaldamentu di u film fragile rottu nantu à u cunfini di u granu è a precipitazione longu u cunfini di u granu in u prucessu di rinfrescante sussegwenti. À u listessu tempu, a superficia tutali di frontiere di granu diminuite è u cuntenutu impurità aumenta, chì i risultati in embrittlement, riduzzione plasticità è crescita di temperatura di transizione plastica-brittle di saldatura metalli è zona affettata da u calore. Se a prutezzione di saldatura ùn hè micca bona, a quantità di l'ossigenu è l'idrogenu in u metalu di saldatura aumenta, chì pruvucarà ancu a fragilità di u metallu di saldatura. Quandu l'elementi impurità cum'è C, Si è S entranu in u metalu di saldatura, anu ancu causatu l'effetti di l'ossigenu è l'azotu.

(2) Saldatura di crepe è pori

Nb, Mo è W anu un altu modulu elasticu è un stress di saldatura, è e articuli saldati sò faciuli di fragilità. Dunque, quandu u cuntenutu di impurità hè altu è u gradu di limitazione hè grande, i cracks di saldatura sò faciuli à accade. E misure per riduce a tendenza di crack sò:

(1) Per impediscenu a contaminazione di impurità nantu à u metalu di saldatura;

(2) In quantu pussibule per riduce a limitazione di i articuli di saldatura;

(3) Preheat a temperatura di transizione brittle plasticu più altu ch'è u materiale di basa prima di saldatura, è immediatamente dopu a saldatura calore più bassu di a temperatura di recristallizazione di u materiale di basa.

L'usu di a saldatura di impulsi per distrughje a direzzione di u cristallu di metallo di saldatura.

(3) Sensibilità di cuncentrazione di stress

Nb, Mo, W et leurs alliages sont sensibles à la concentration des contraintes grâce à leur haute température de transition fragile plastique. Per quessa, hè necessariu di evità l'occurrence di difetti cum'è u morsu di u bordu è a mancanza di penetrazione durante a saldatura. Dopu a saldatura, i ripples nantu à a superficia di a saldatura sò eliminati è a zona di transizione trà a saldatura è u materiale di basa deve esse liscia, chì hè favurevule à a prevenzione di frattura fragile di l'articulazione saldata.

A saldabilità di l'azzaru cù Nb, Mo è W dipende principarmenti da u funziunamentu di Nb, Mo è W. Sti metalli refrattarii reagiscenu forte cù l'ossigenu in l'aria à alta temperatura, è sò propensi à pruduce difetti cum'è pori, fragilità di l'articulazione è cracke. in u prucessu di saldatura. L'impurità in metalli anu una grande influenza nantu à e so proprietà meccaniche, deformabilità è saldabilità.

Nb, Mo, W è altri metalli adsorbe, dissolve, diffonde è interagisce cù u gasu per furmà ossidi, nitruri è idruri, chì causanu un severu embrittlement di articuli saldati è riducendu significativamente e proprietà meccaniche di articuli saldati.

Nb hà una bona saldabilità mentre Mo è W anu una scarsa saldabilità. Per esempiu, quandu u molibdenu cuntene solu O2 0.002%, C 0.00% è N2 0.008%, sti impurità precipitate fora cù u metallu per furmà fasi fragili cum'è ossidi, nitruri è carburi, chì sò principalmente distribuiti à u cunfini di u produttu è facilmente pruduce cristalli. crepe sottu l'azzione di u stress di saldatura.

Quandu saldanu Nb, Mo, W cù Fe, Ni, Co è altri materiali, a solubilità di Nb, Mo è W metalli hè ridutta per via di a grande differenza di proprietà fisiche è chimiche trà elli, è a maiò parte di elli esistenu in solubilità mutuale finita. , è una seria di cumposti brittle pò esse furmatu. Inoltre, u so puntu di fusione è u coefficient di espansione di a linea sò assai diffirenti, è sò propensi à generà un grande stress termicu è difetti di saldatura in u prucessu di saldatura, chì anu ancu aumentà a sensibilità di crack.

Quandu si salda l'acciaio cù Nb, Mo, W è altri metalli refrattarii, e seguenti misure tecnologiche currispondenti devenu esse pigliate:

(1) aghjunghje elementi di lega apprupriati in a saldatura, perchè ùn pò micca solu cù Nb, Mo, W, è l'elementi principali in l'azzaru per furmà solubilità mutuale infinita o suluzione solida più grande.

(2) aghjunghje una bona plasticità è una bona saldatura cù Nb, Mo, W è una strata di metallu intermediariu d'acciaio.

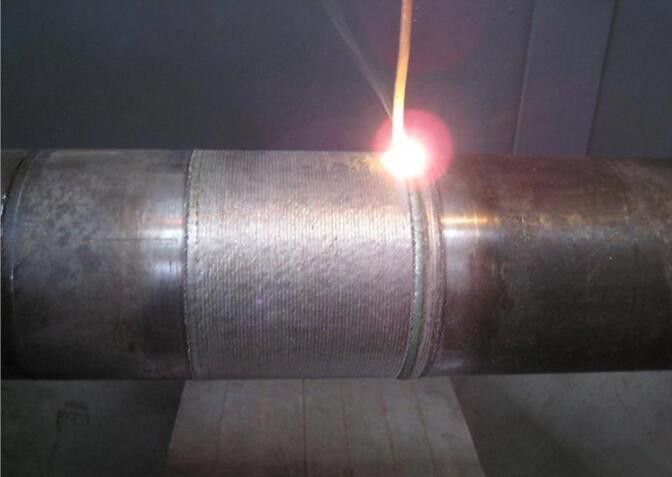

Hè u metudu più efficau per applicà a tecnulugia di saldatura di brasatura à Nb, Mo è W solu usendu a saldatura di fusione d'acciaio.
